用Photoshop CS 软件制作“鲜橙汁”的展开平面图

准备好相关素材

本例是一个制作“鲜橙汁”包装设计综合性的实例，如图 为“鲜橙汁”的展开平面图

已知“鲜橙汁”易拉罐的尺寸是：高 120mm、直径 67mm 。

学习要点

•  设置包装的标准尺寸

•  制作包装的平面展开图

•  版面构成

•  制作包装的立体效果图

创作思路

1 ．产品定位

“鲜橙汁”是一种不含防腐剂的原榨鲜橙浓缩汁，其成份有：柠檬酸、维生素 C 和、胡萝卜素等。在开发“鲜橙汁”饮料之前，开发商在果汁饮料市场上已经有很多年的经验，同类产品的市场竞争已经白热化。随着人们生活质量的提高，消费者对果汁饮料的要求也越来越高，新鲜、健康、浓缩、口感已经成为消费的新方向。

2 ．设计手法

为了使包装的画面更具可视性和号召力，在主视面的设计中利用较大的空间来安排产品或加工原料的精美图片，以诱人逼真的形象来增强其真实性和可信度，帮助顾客尽快了解和熟悉包装内的产品属性和特征。新鲜的橙子、醒目的英文品名、橙黄色的基调、亚热带海滩风情背景、错落有序的构图突出了要表达的主题。画面的对比强烈、图文清晰，才能具有很强的视觉冲击力和货架竞争力。

4 操作过程精解

4. 1 设置包装的标准尺寸

（ 1 ）启动 Photoshop CS 软件。

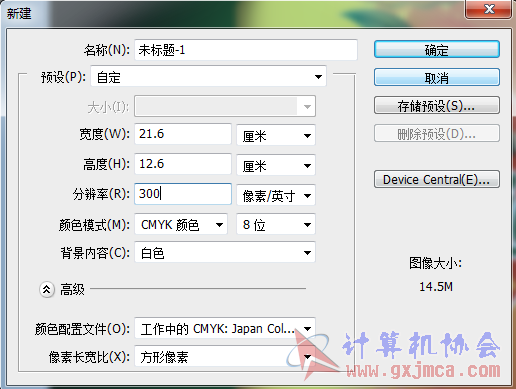

（ 2 ）按键盘 Ctrl+N 键，在弹出的【新建】对话框中设置宽度为 21.6 厘米，高度为 12.6 厘米，分辨率为 300 像数 / 英寸，颜色模式为CMYK 颜色，背景色为白色，如下图 所示建立新文件。（已知易拉罐的高 120mm 、直径 67mm ，根据圆周长的计算公式：直径×π，可得圆周长为 210mm 。在设置印刷尺寸时必须在原尺寸的基础上预留 3mm 的出血位。这样，最终设置的尺寸就应该是宽度（ W ）： 216mm ，高度（ H ）： 126mm 。 ）

建立新文件

（ 3 ）按 Ctrl+S 键存储该文件名为“鲜橙汁平面包装”。

4.2 制作包装的平面展开图

1 ．制作背景

（ 1 ）按 Ctrl+R 键显示图层标尺，设置预留出血线和中线。

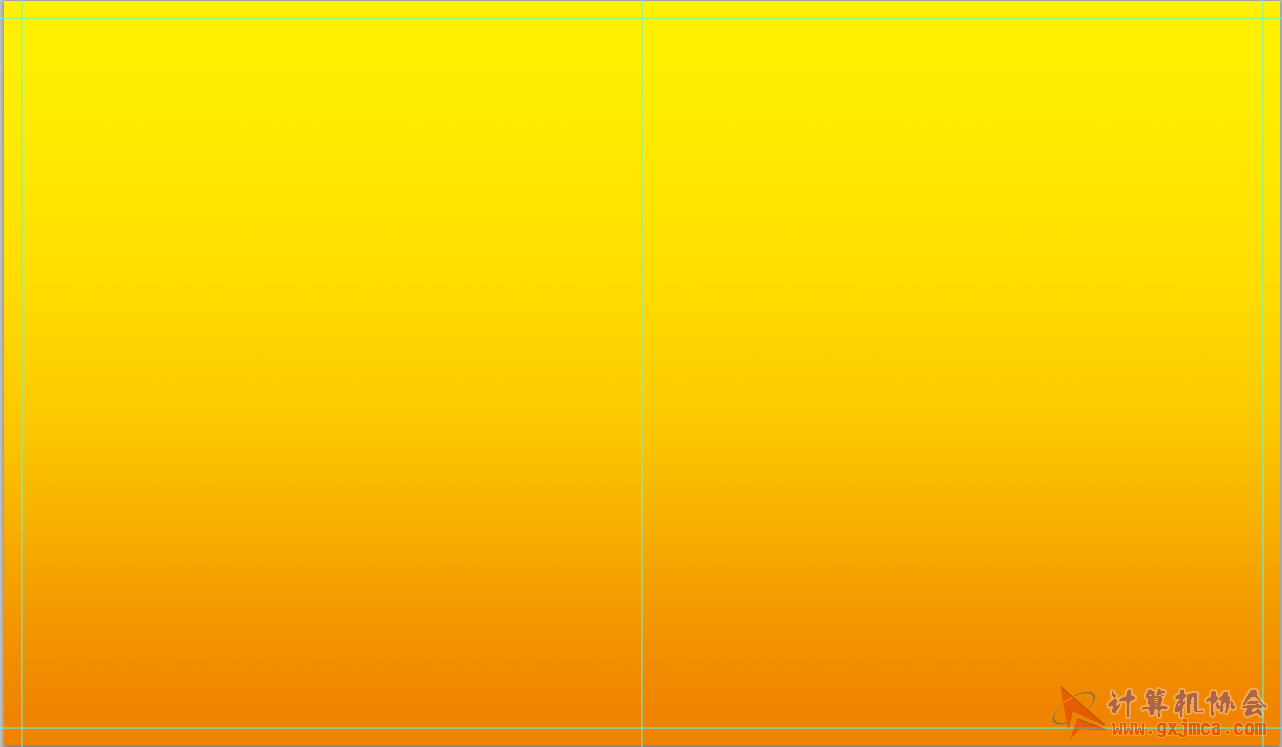

（ 2 ）单击工具箱中的 【渐变工具】，在状态栏选择“线性渐变”，在弹出的【渐变编辑器】中，创建新的渐变预设，选择渐变类型为实底。设置如图3 所示的从橙色到黄色的渐变效果。接着在图层中从下至上拖曳产生渐变效果，如图 所示。

图3 渐变设置

（ 3 ）执行【文件】→【打开】命令，打开素材→【椰树 1 】和【椰树 2 】文件，分别执行【图像】→【调整】→【阈值】命令，阀值参数可根据调整最佳效果自定。

（ 4 ）单击工具箱中的 【魔棒工具】，选取椰树黑色部分为选区，并执行菜单栏【选择】→【选取相似】命令，选取完整的椰树轮廓。

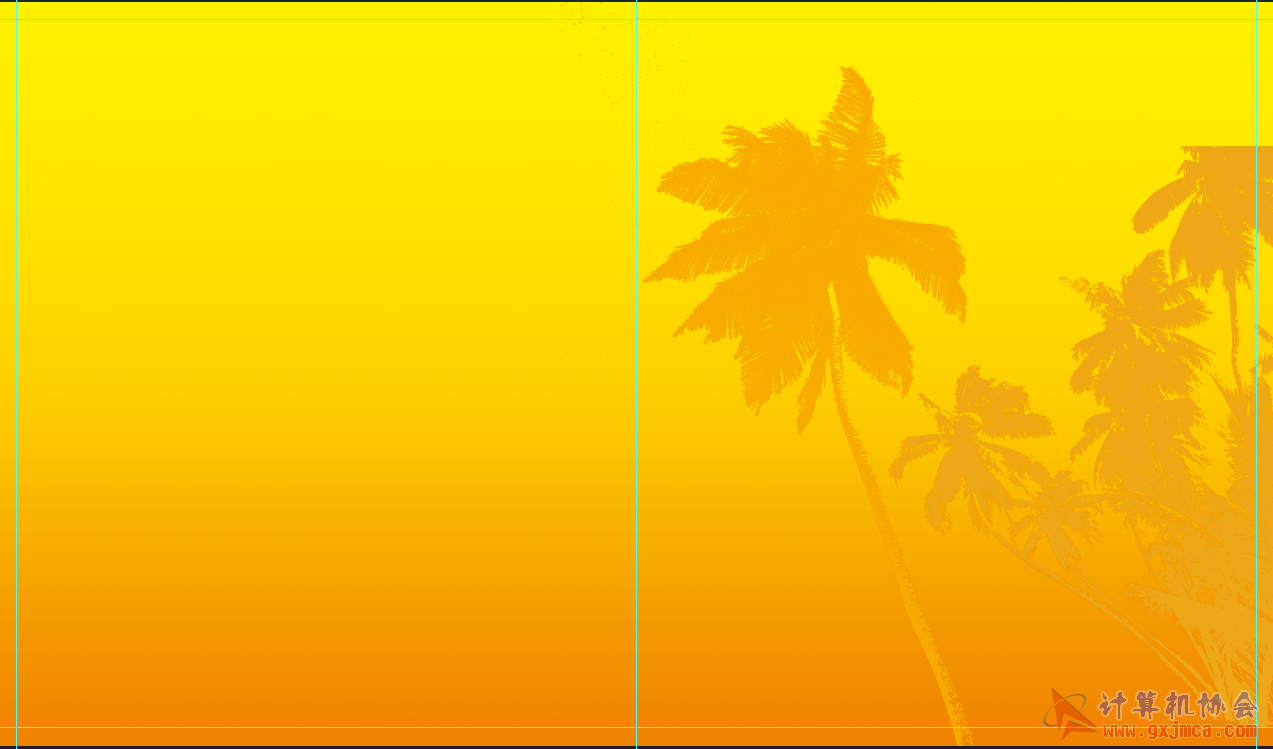

（ 5 ）分别为“椰树 1 ”、“椰树 2 ”文件增加新图层，截入选区后将椰树轮廓填充为橙色“ C ： 0 ， M ： 40 ， Y ： 100 ， K ： 0 ”。最后将填充后的椰树轮廓拖曳到“果汁包装”平面图中为“图层 1 ”和“图层 2 ”。调整椰树的大小和位置后，效果如下图

羽化选区】的羽化半径为 80 像素。接着按 Delete 键将选取区域删除。

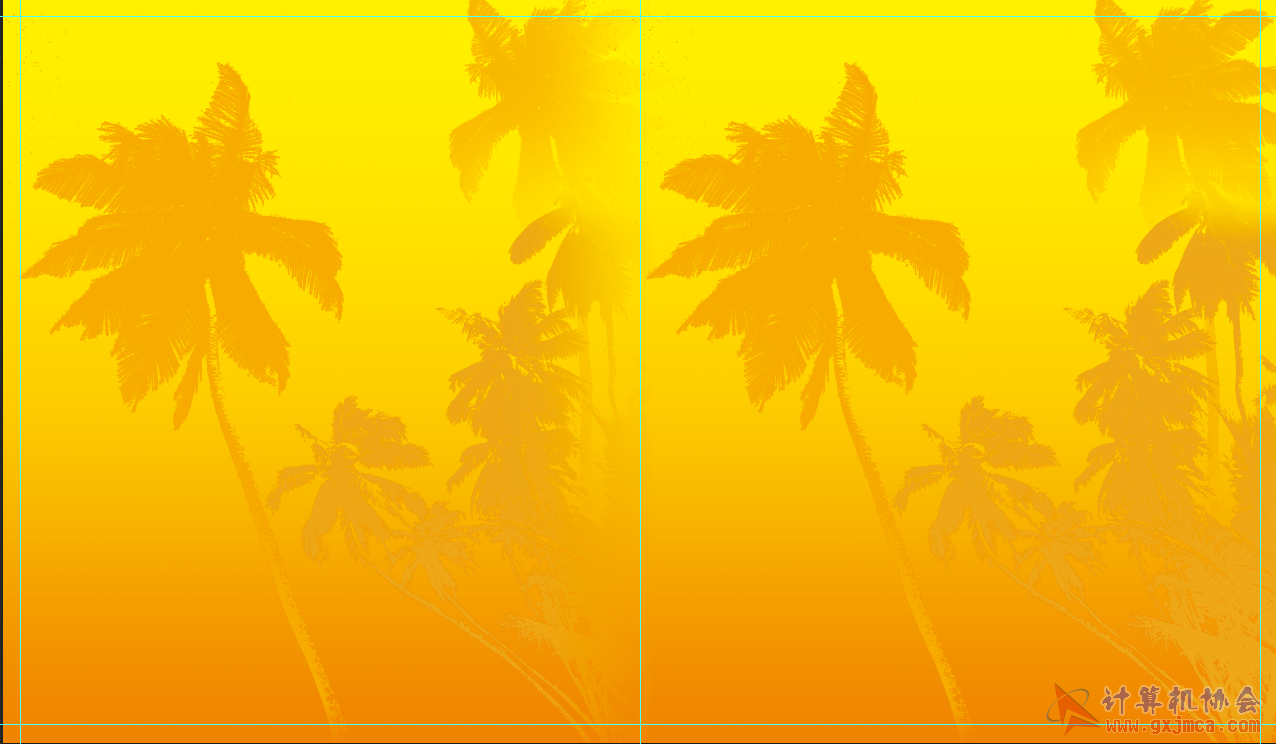

（ 7 ）将“图层 1 ”、“图层 2 ”合并为“椰树背景 1 ”，并复制“椰树背景 1 ”为“椰树背景 1 副本”作为听罐的背面，调整其位置，为了使背景过度更加自然，可以在过渡部分进行羽化并删除，效果如下图所示。

椰树背景效果完成

2 ．制作包装的标头

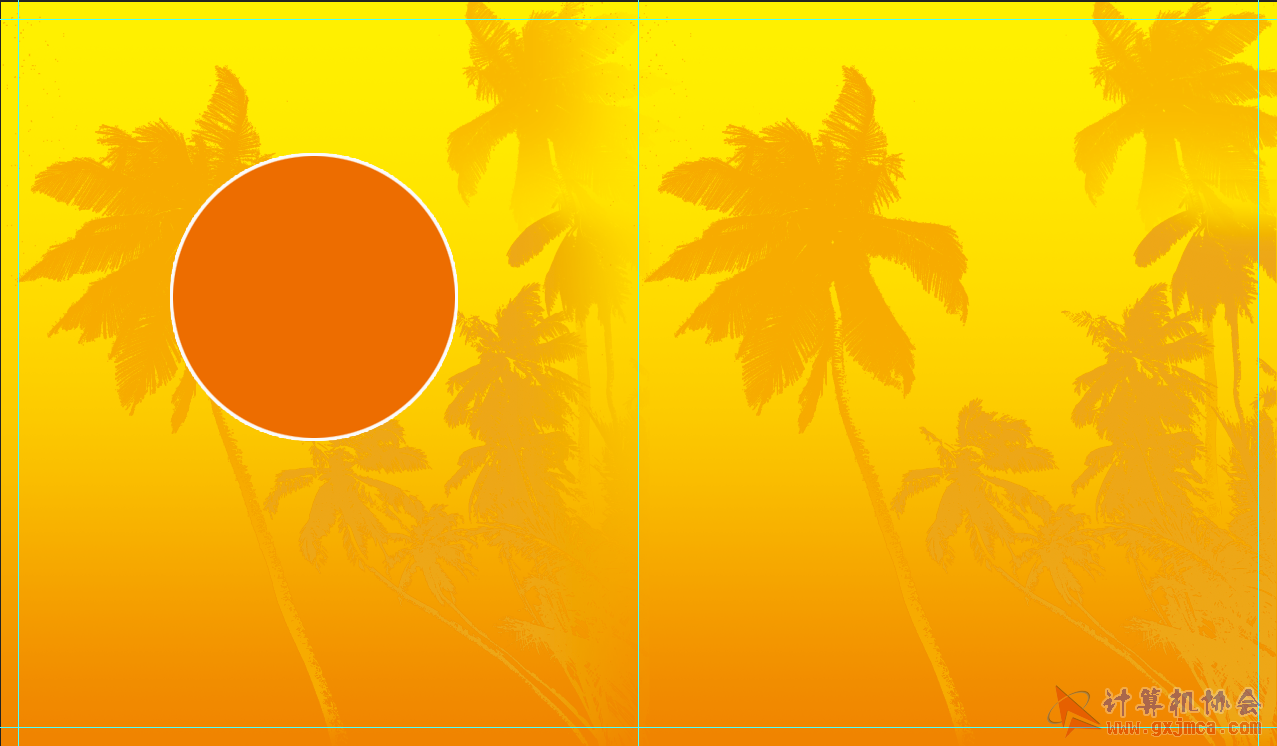

（ 1 ）保持当前文件状态，按 Ctrl+Shift+N 【新建图层】键，新建图层为“圆形底”，单击工具箱中的【椭圆选框工具】，在包装正面绘制一个正圆，将前景色设置为橘红色“ M ： 70 ， Y ： 100 ”并填充该圆，为圆形添加白色描边，效果如下图所示。

为圆形添加白色描边效果

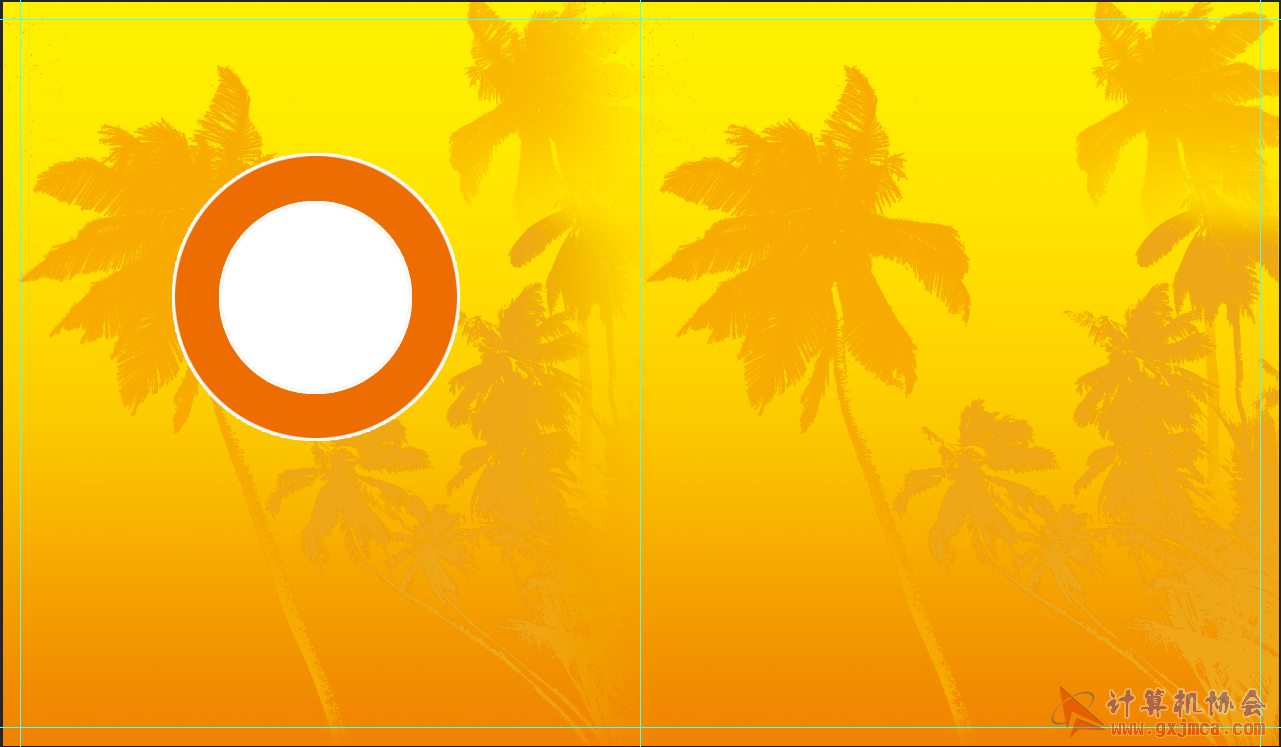

（ 2）复制图层“圆形底”为图层“圆形底副本”，将该图层填充为白色，并将该圆缩小，如图 5-18 所示。

添加白色圆形

（ 4 ）执行【文件】→【打开】命令，打开【素材】→【鲜橙】文件，并将该“鲜橙”图片拖曳到听罐平面图中，如图所示。

拖拽“鲜橙”图片到包装图中

（ 5 ）设计“ Grange Juice” 英文效果，完成后的效果如下图。

图3 运用自由变换工具缩放

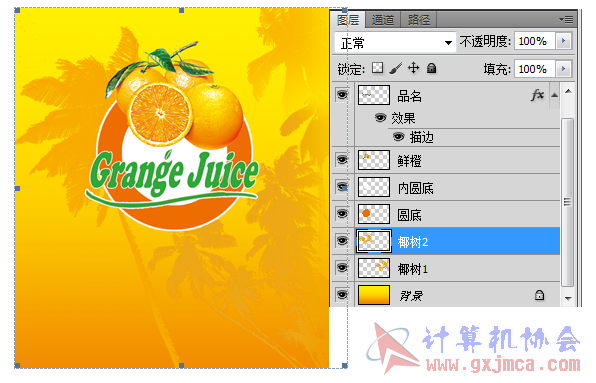

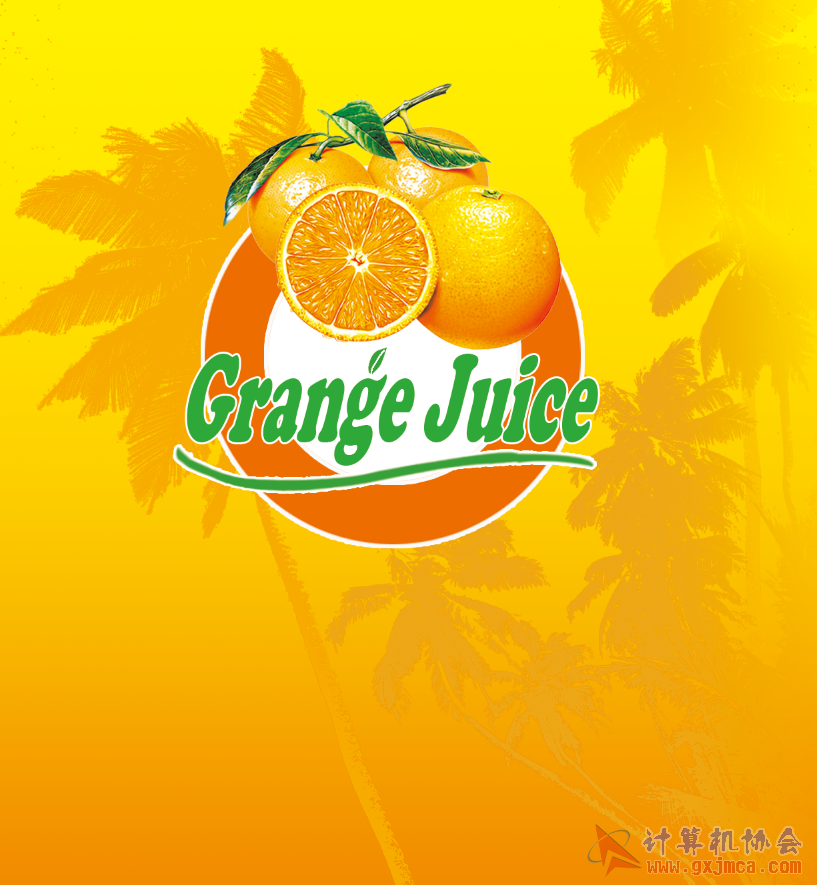

（ 6 ）保持当前“品名”图层状态，单击【图层】面板下方的【添加图层样式】按钮，在弹出的菜单中选择“描边”；在打开的对话框中设置描边大小为 10 像素，为 Grange Juice 英文字体添加白色描边，效果如下图所示：

[ 描边效果完成

4 ．正面文字编排

（ 1 ）将前景色设置成 K 为 100 的黄色，单击工具箱中的【横排文字工具】按钮，在包装版面中输入“ 100% 原果精制”文本图层，同时在 【 字符 】面板 中设置字体为“隶书”。

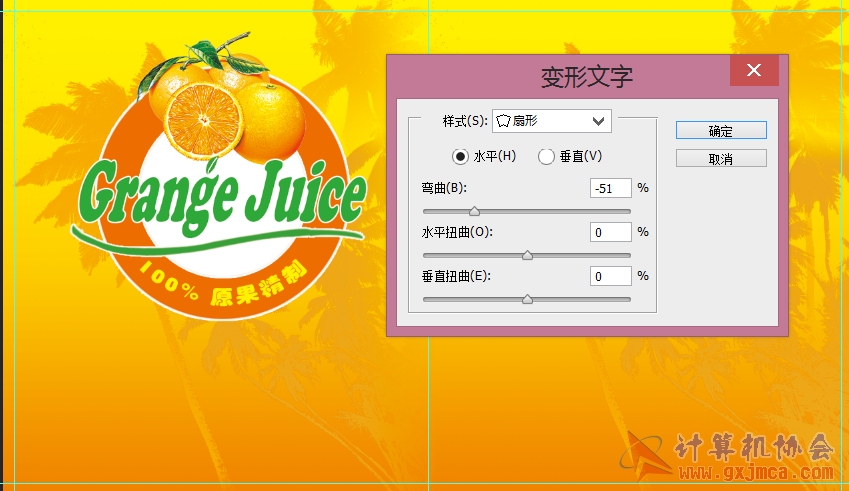

（ 2 ）单击菜单箱中的【创建变形文本】，在弹出的“变形文字”对话框中设置“样式”为“扇形”，其他参数可参照图4所示。

图4 扇形文本设置

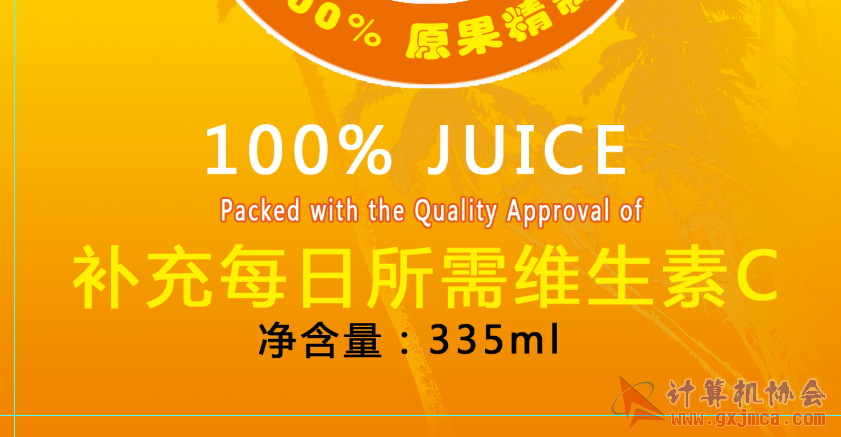

（ 3 ）继续运用 工具栏箱中的 【横排文字工具】为文件添加文本图层，添加的文字内容和文字设置效果可参照图 下图所示。

添加文本图层

5 ．制作包装背面

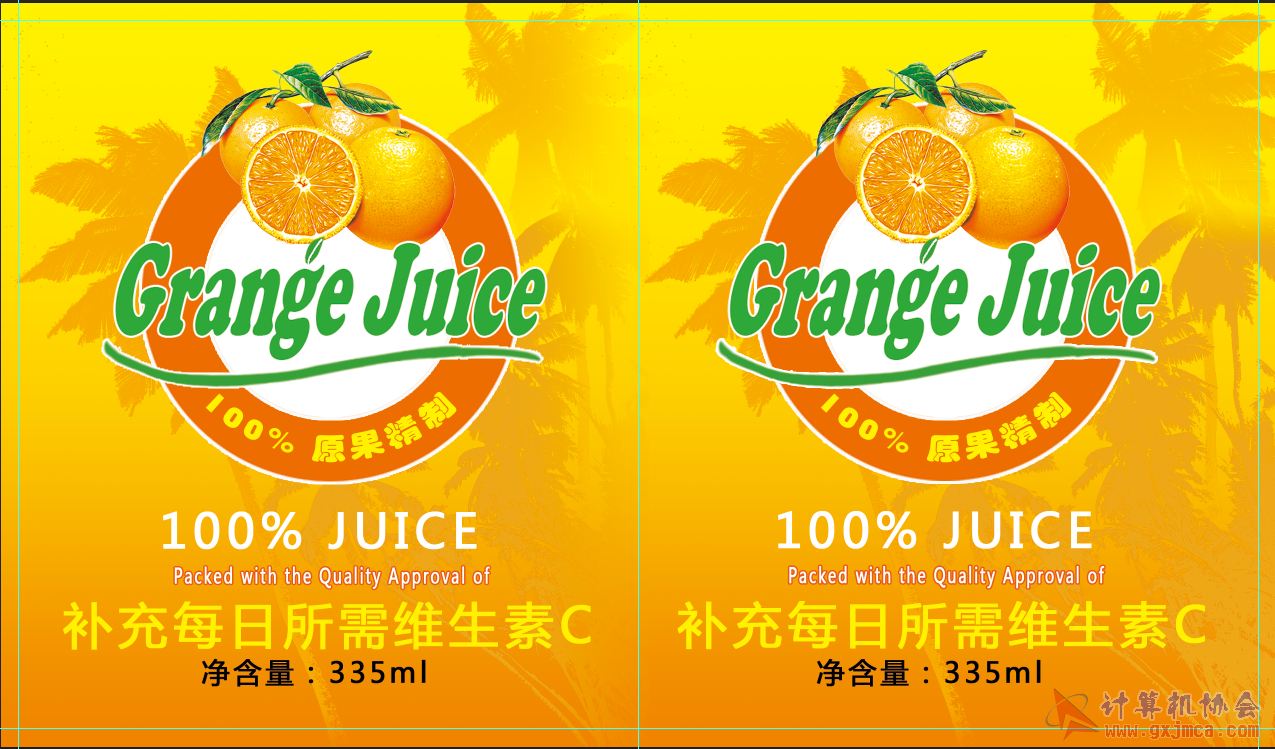

听罐包装的正反面内容可以做成一致，正面内容做好以后将它们合并，然后复制到背面即可。

包装正反面完成

6 ．添加文字说明和条码

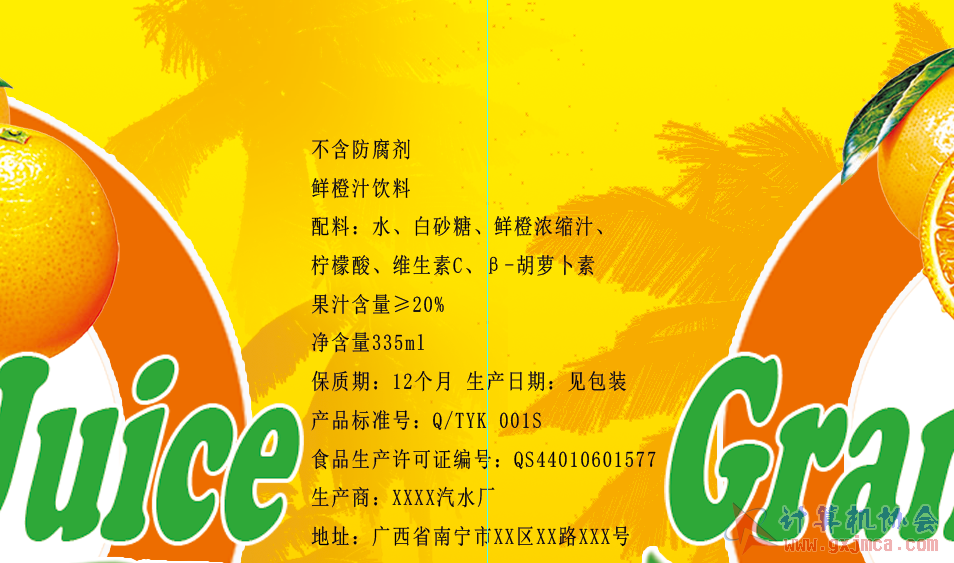

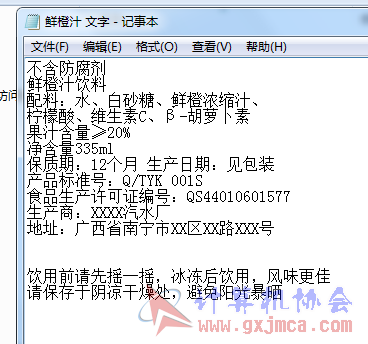

（ 1 ）运用工具箱中的 【横排文字工具】为文件添加文本“不含防腐剂……避免阳光暴晒。”文字图层，文字编排设置效果可参照下图所示。

文字效果

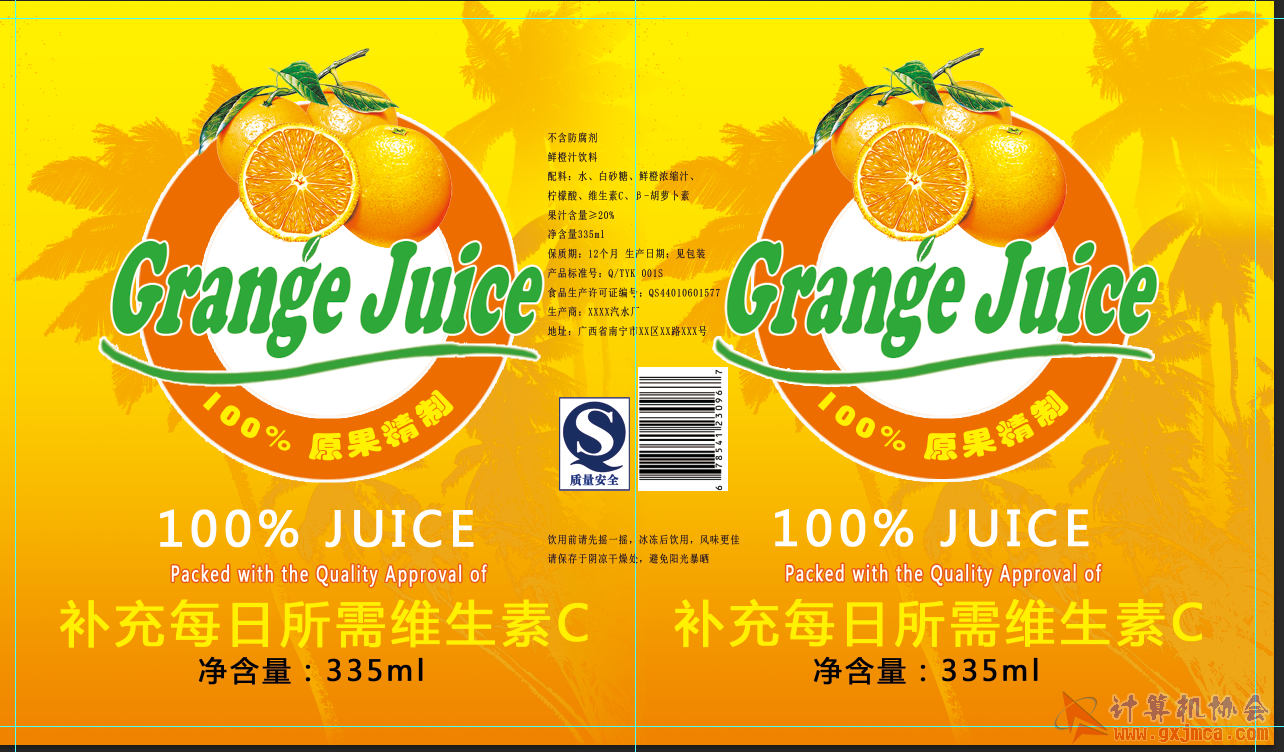

（ 2 ）执行【文件】→【打开】命令，打开“条码”和“质量安全”图片。接着运用【移动工具】分别将“条码”和“质量安全”图层拖曳到文字说明之间的空隙，按 Ctrl+T 【自由变换】键调整图片大小，大小比例可参照下图所示。

版面完成效果

7 ．添加品牌标志

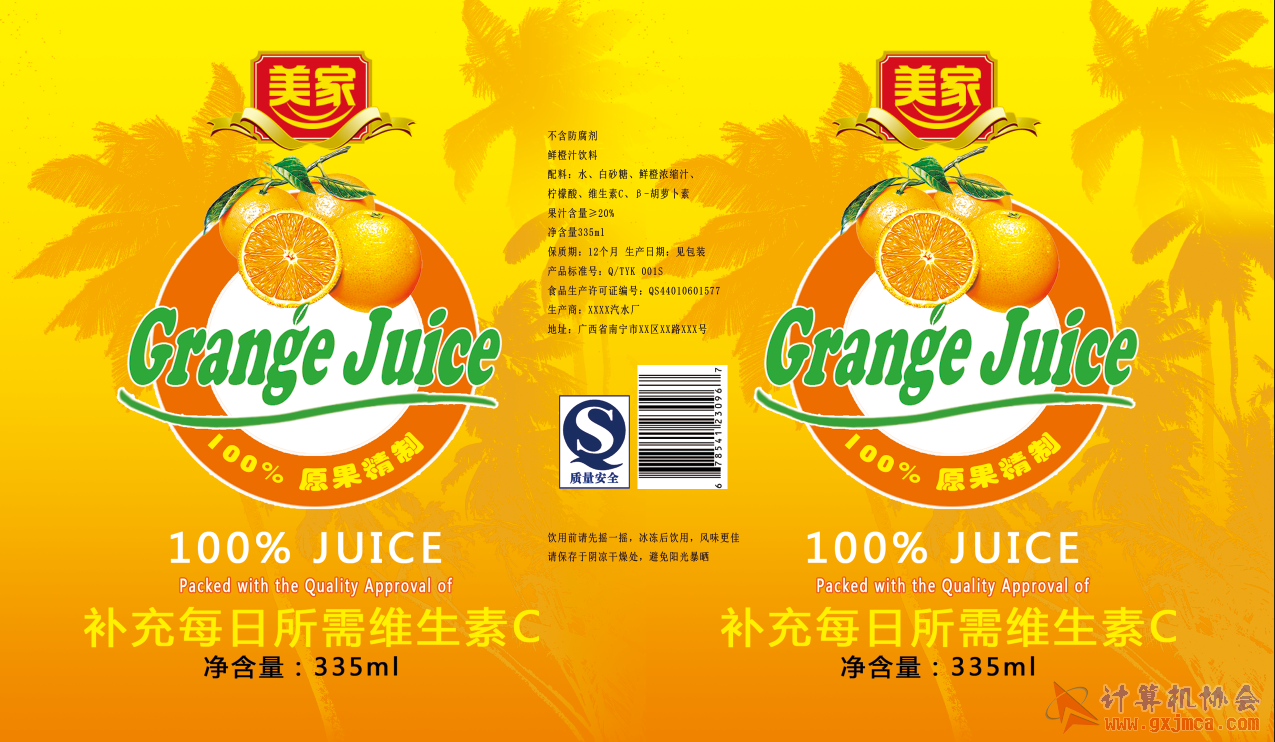

执行【文件】→【打开】命令，打开【素材】→【标志】PSD 文件。运用 【移动工具】将“美家”品牌标志图层拖曳到包装标头上面，按 Ctrl+T 【自由变换】键调整图片大小，并将该标志复制到包装背面。至此，听罐包装版面全面完成，效果如图所示。

包装版面全部完成
