CorelDRAW X8如何精确添加辅助线

通常情况下使用最多的是水平方向和垂直方向的辅助线，比如在做一些产品包装图或书籍装帧设计时往往需要精确对象位置，那我们该如何精确添加辅助线呢？本教程将详细讲解如何精确添加辅助线的方法。
1. 打开CorelDRAW软件，选择菜单栏中的“工具>选项”命令（快捷键Ctrl+J），弹出“选项”对话框。



2. 在“选项”对话框中依次选择“文档>辅助线>水平”，在右侧子面板的“水平”下方数值框中输入需要添加的水平辅助线指向的垂直标尺刻度值。然后再点击“添加”，就可以把数值添加到下面的水平数值框中了。


3. 接着选择“文档>辅助线>垂直”命令，在右侧子面板的“垂直”下方的数值框中输入需要添加的垂直辅助线指向的水平标尺刻度值。然后再点击“添加”按钮，就可以把数值添加到下面的垂直数值框中了。

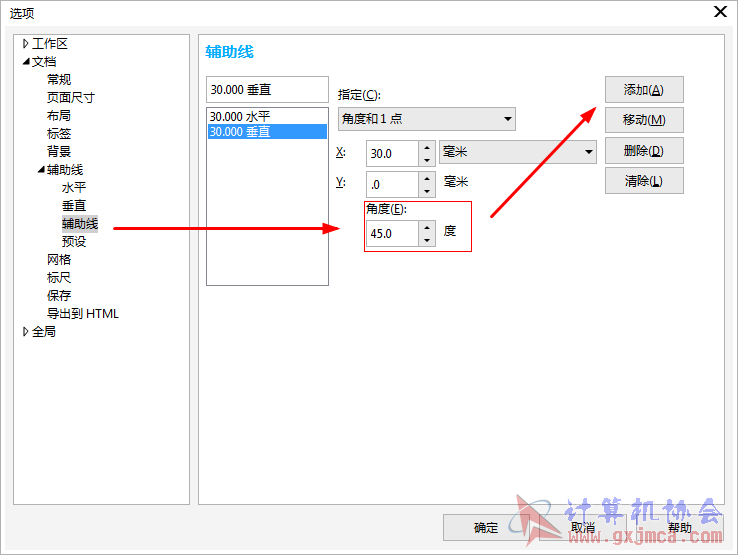

4. 水平、垂直辅助线设置完成后，接下来添加倾斜的辅助线。选择“辅助线>辅助线”命令，在“指定”下拉列表中选择“角度和1点”命令、在“角度”里输入想要设置的倾斜辅助线夹角，这里添加角度为45°，单击“添加”按钮。设置好所有的选项之后，最后在单击“确定”命令，即可得到精确设置的辅助线。

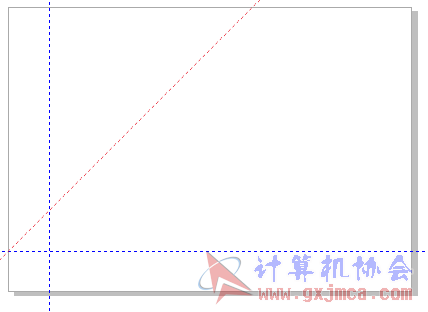

5. 如图所示，为以上所设置的水平、垂直方向分别为30mm、倾斜角度为45°的精确辅助线。

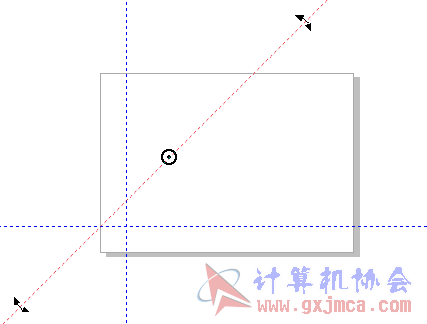

6. 选择辅助线，当出现下图中倾斜手柄，将鼠标移动到倾斜手柄上按下左键不放，拖动鼠标就可以移动辅助线；双击辅助线，当出现旋转的箭头，可对辅助线进行旋转操作。
注：辅助线的颜色是蓝色的虚线，激活后将会变成红色虚线。


除此之外，您还可以通过拖动绘图窗口中的水平或垂直标尺来添加辅助线。或者在激活的状态下借助属性栏进行设置。
