神州数码交换机“链路聚合”配置

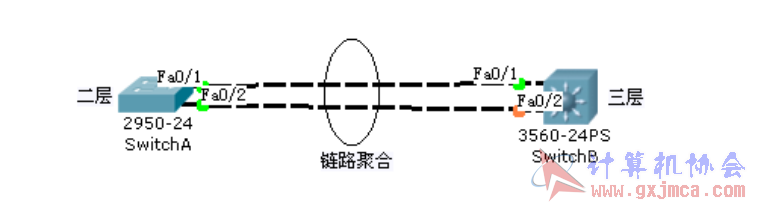

上图是拓扑图，下面是详细解说，步骤一步跟着一步，

一、switchA配置：

SwitchA（config）#port-group 1   （创建1个链路聚合组）  1代表的是组号，可随意写，但必须与下面的聚合组的组号一致
SwitchA（config）#internet ethernet 0/0/1-2  （进入端口0/0/1-2）
SwitchA（config-if-port-range）#port-group 1 mode on/active/passive（手动/主动/被动）  （将端口加入链路聚合组并选择模式）
SwitchA（config）#internet port-channel 1  （进入链路聚合组1）
SwitchA（config-if-port-channel）#switchport mode trunk  （将链路聚合组开启Trunk模式）
二、switchB配置：
SwitchB（config）#port-group 1   （创建1个链路聚合组）  1代表的是组号，可随意写，但必须与下面的聚合组的组号一致
SwitchB（config）#internet ethernet 0/0/1-2  （进入端口0/0/1-2）
SwitchB（config-if-port-range）#port-group 1 mode on/active/passive（手动/主动/被动）  （将端口加入链路聚合组并选择模式）
SwitchB（config）#internet port-channel 1  （进入链路聚合组1）
SwitchB（config-if-port-channel）#switchport mode trunk  （将链路聚合组开启Trunk模式)

三、注：配置链路聚合时先创建组和选择模式后在插线，连接网线后在配置最后一步（开启Trunk模式）
四、二层交换与三层交换做链路聚合时只能选择手动模式（on）
五、二层交换机与二层交换机或三层交换机与三层交换机做链路聚合时，选用主动模式和被动模式，一端为主动“active”时，
      另一端为被动“passive”  swithcA与switchB配置一致，
